Märklin 01 55900 mit Dynamic Smoke

Von der Firma KM1 gibt es einen Dynamic Smoke Rauchentwicklers (440000) zum nachrüsten und soll in die Märklin 01 55900 eingebaut werden.

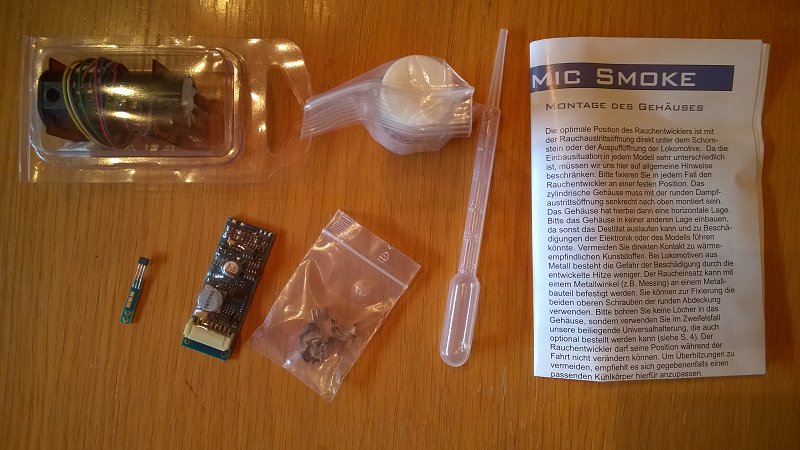

Hier die Einzelteile des Bausatzes:

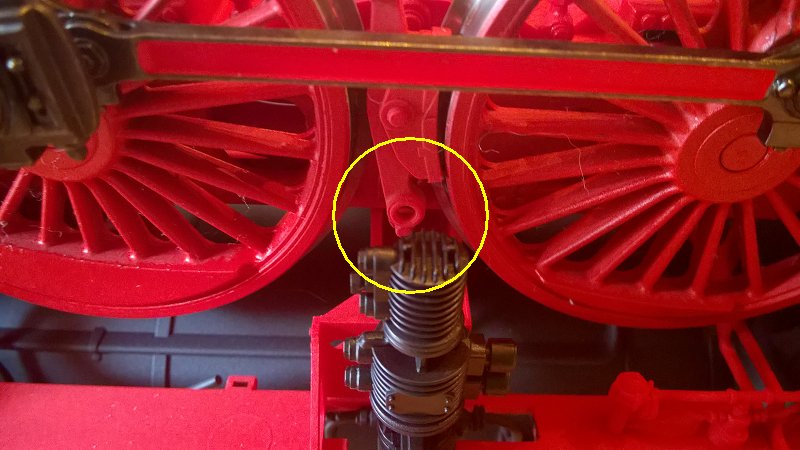

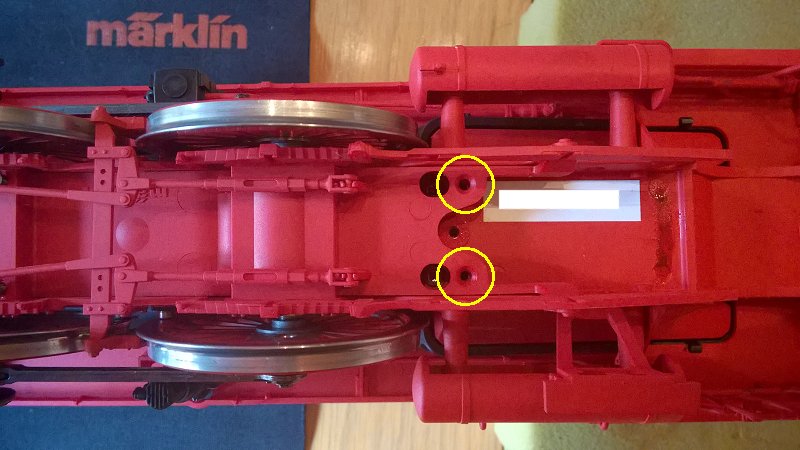

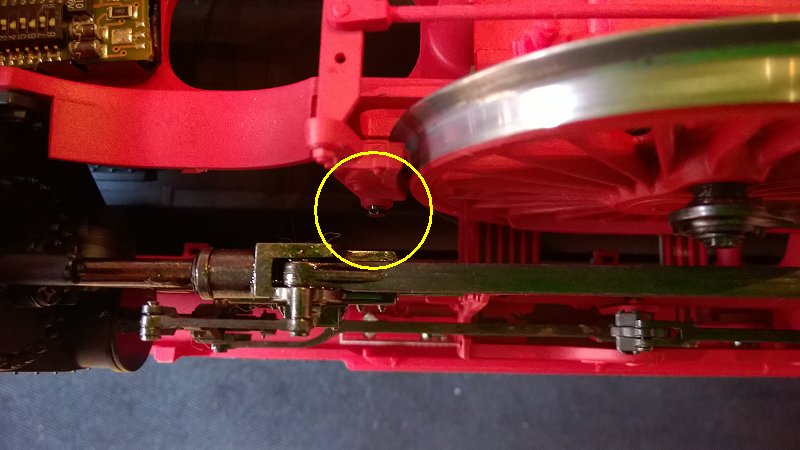

Vorläufer demontieren (2 Schrauben):

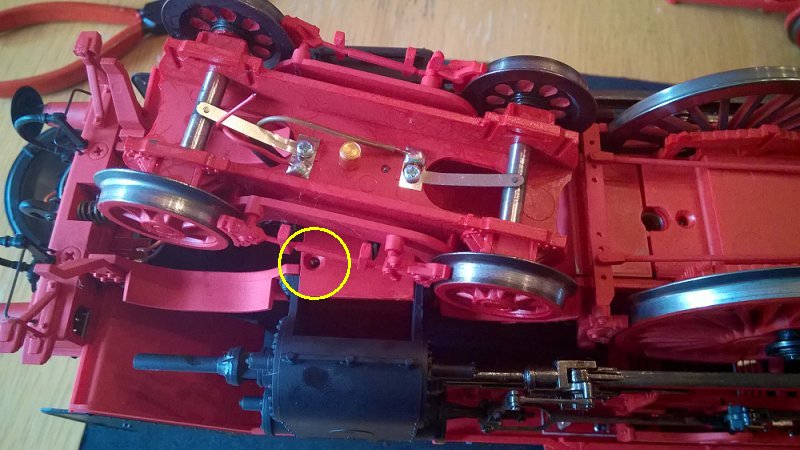

Bremsattrappe und Getriebedeckel demontieren:

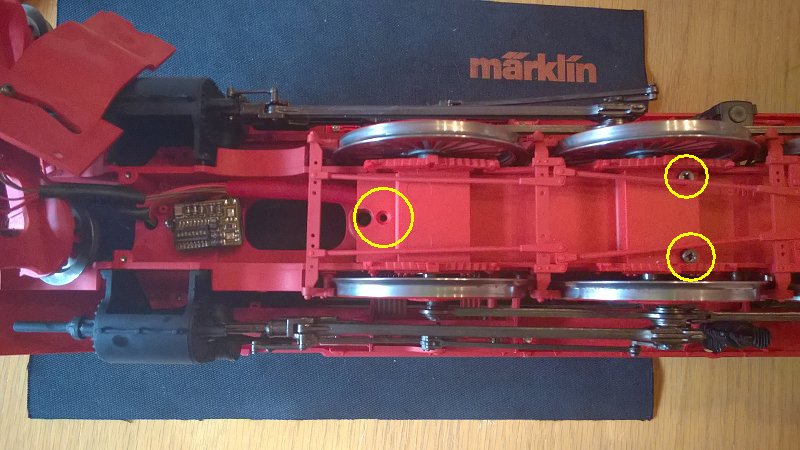

4 Sechskantschrauben:







hinten ist sie nur gesteckt:







Schrauben vom Getriebedeckel:

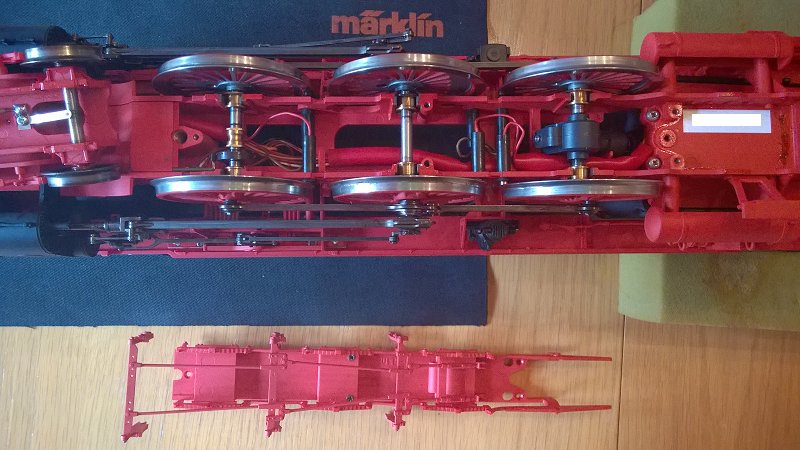

Bremsattrappe und Getriebedeckel demontiert:

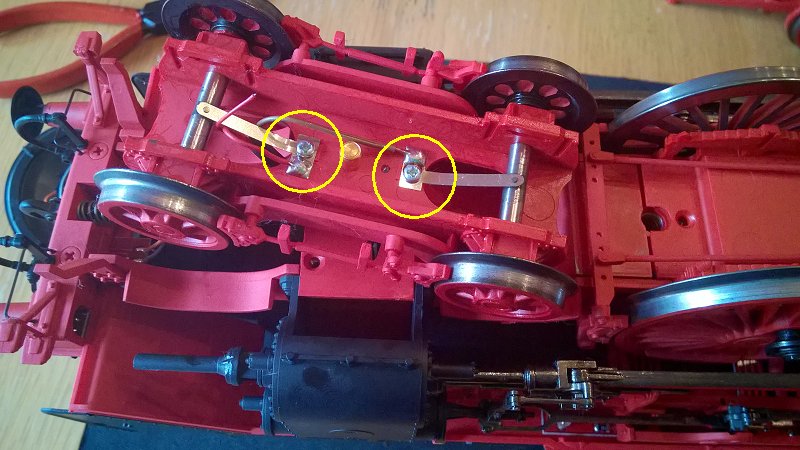

Vorläufer Kontakte abschrauben:

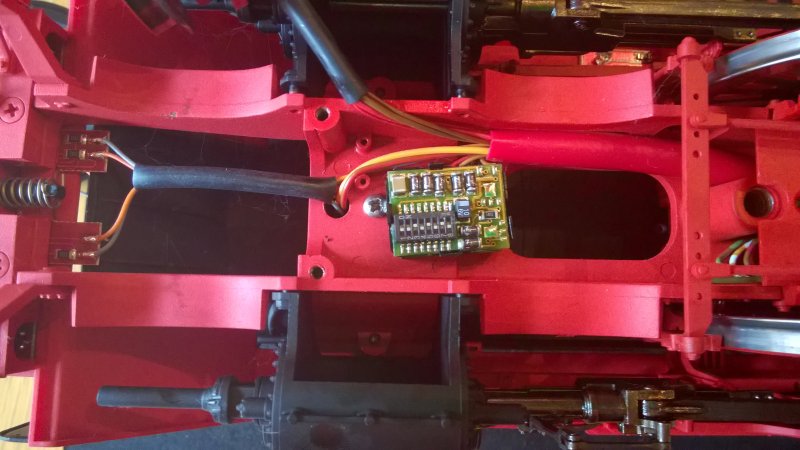

Funktionsdecoder für Rauch und Lichtfunktionen:

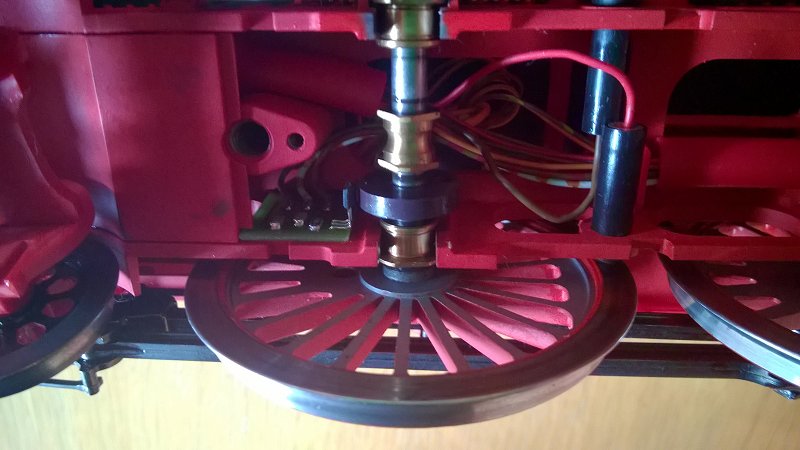

Hall-Sensor für den Sound:

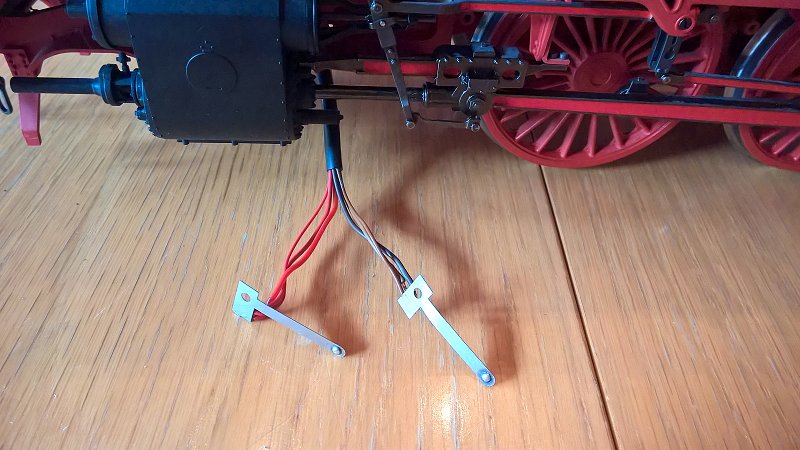

an die Vorläufer Kontakte wird zusätzlich ein Kabel für die Stromversorgung vom Rauchgenerator angelötet:





Kabel vom Decoder zum alten Rauchsatz, diese schalten später ein Relais für den neuen Rauchsatz:





Verkabeltes Relais für den neuen Rauchsatz:

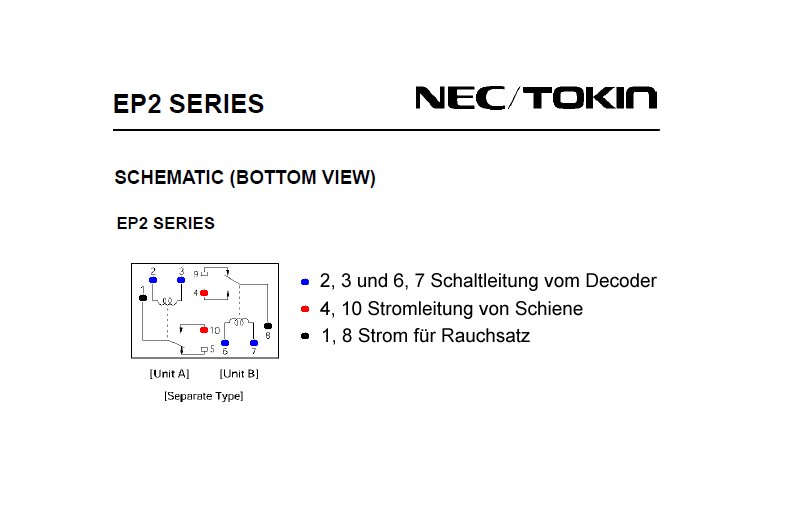

Das Twin Relais schaltet + und - gleichzeit durch:

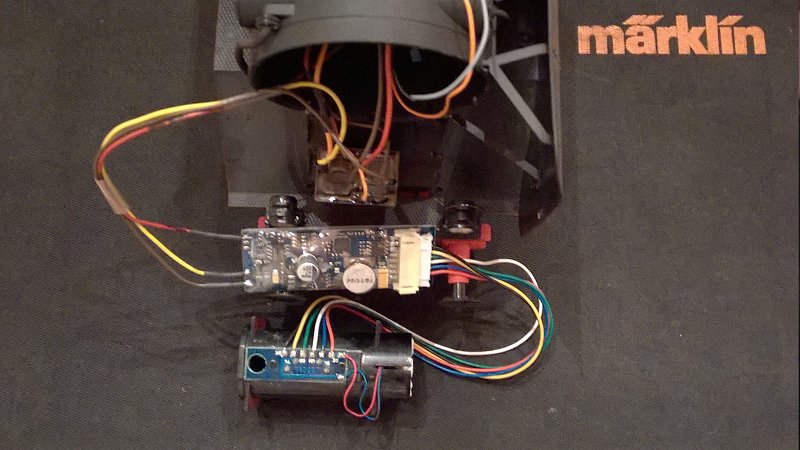

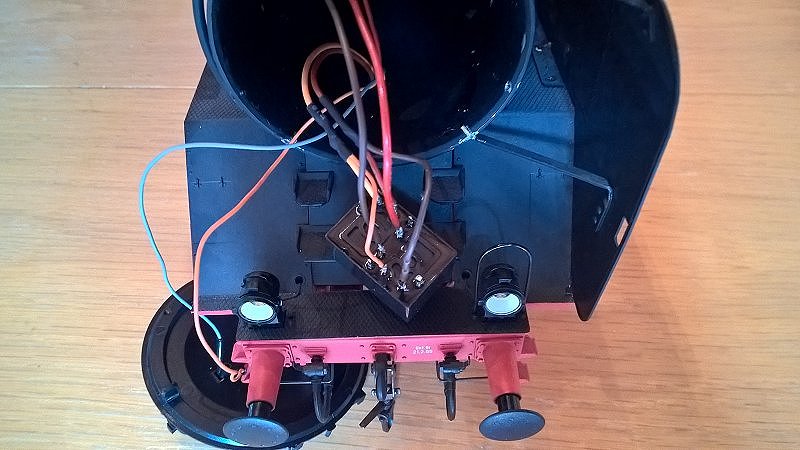

Fertig angeschlossen:

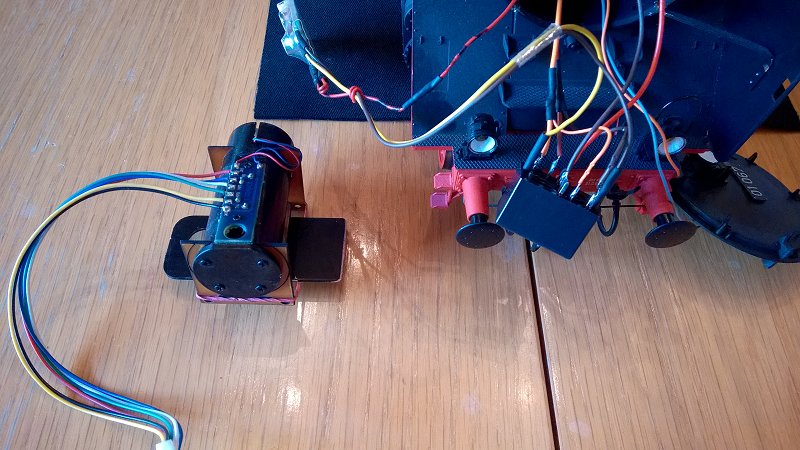

Der Rauchsatz wurde auf einen Streifen Blech montiert:

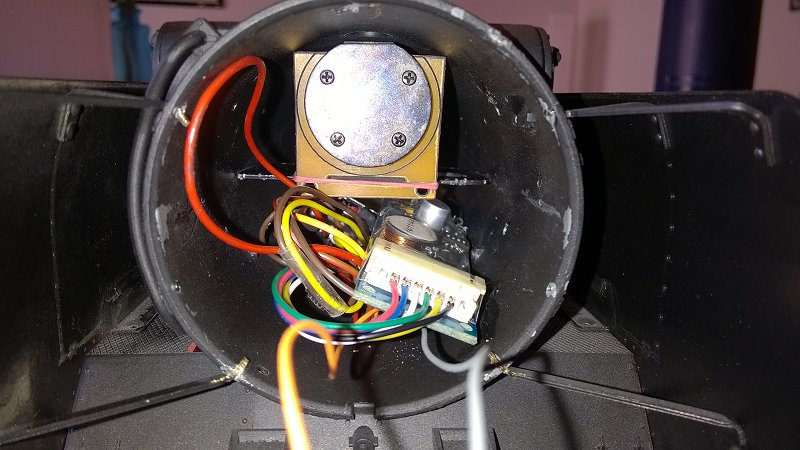

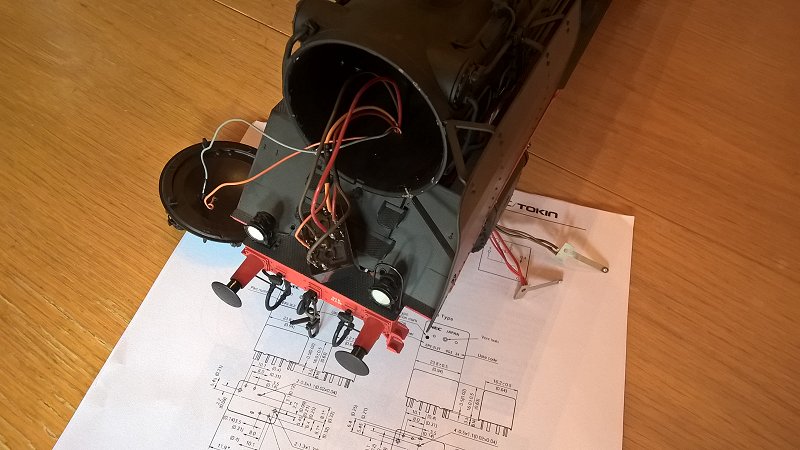

Eingebaut und verkabelt:

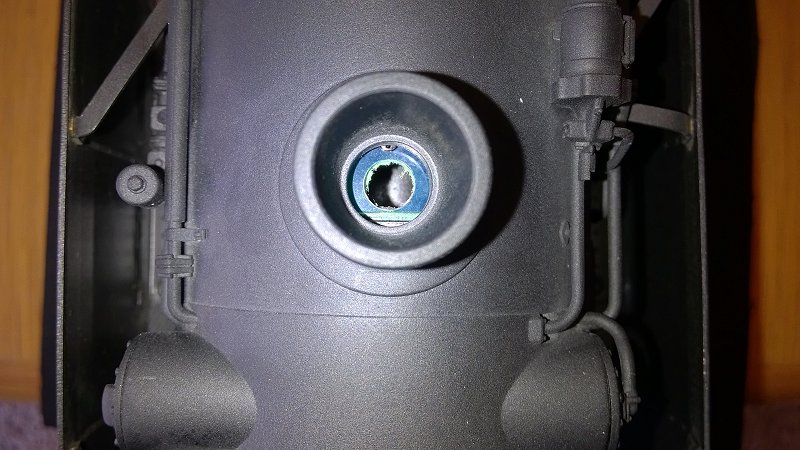

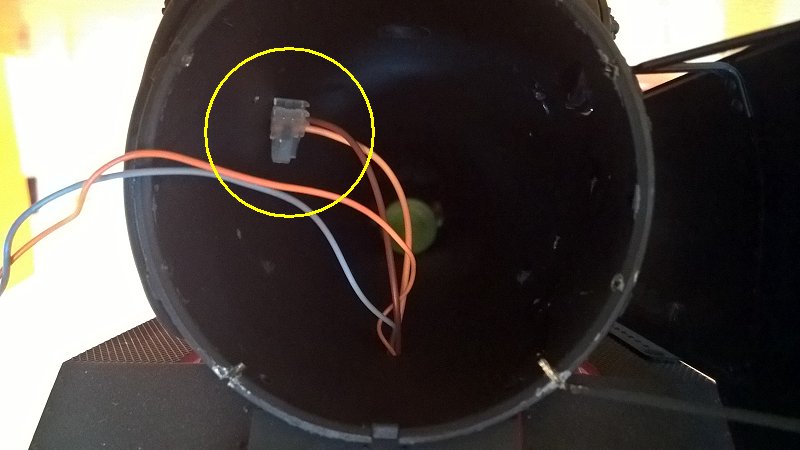

Blick in den Schornstein:

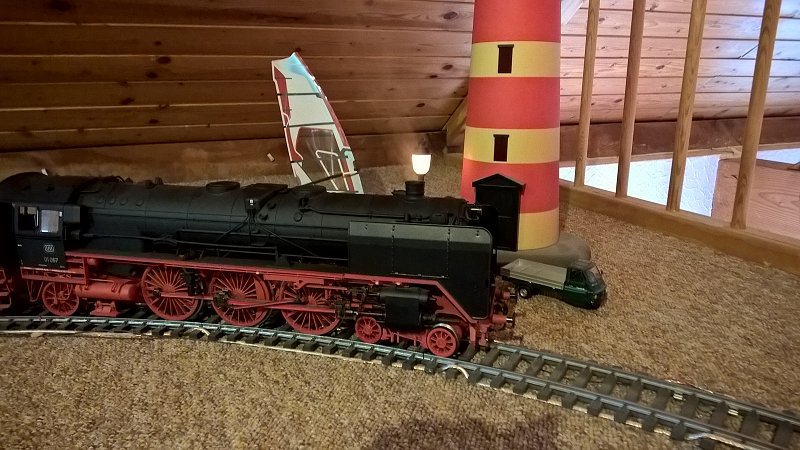

Fertig:
